Mini cylindre pneumatique CJ2D16 alésage 16mm course 40mm double effet

Analyse technique du mini vérin pneumatique double effet CJ2D16-40

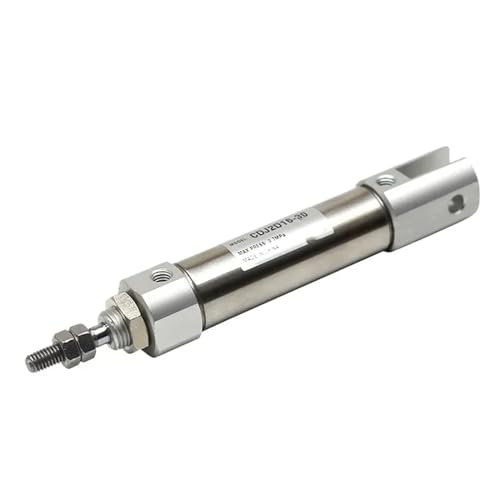

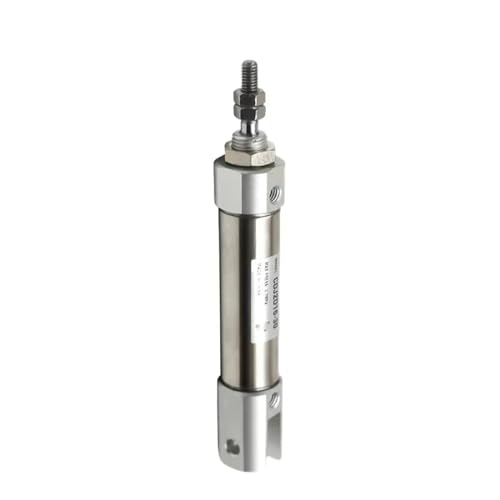

Le mini cylindre pneumatique double effet CJ2D16 à tige unique est développé pour répondre aux exigences strictes de la pneumatique industrielle moderne. Sa conception compacte basée sur la série CJ2 offre une excellente résistance structurelle pour les applications d'automatisation miniature.

Cinématique et guidage de la tige unique

Ce vérin pneumatique dispose d'un alésage de 16 mm combiné à une course de 40 mm. Le choix d'une tige unique en acier rectifié garantit une haute résistance à la flexion latérale. L'étanchéité interne est assurée par des segments résistants à l'usure, permettant un fonctionnement optimal sous une plage de pression standard sans perte de rendement pneumatique.

Données d'ingénierie et cotes

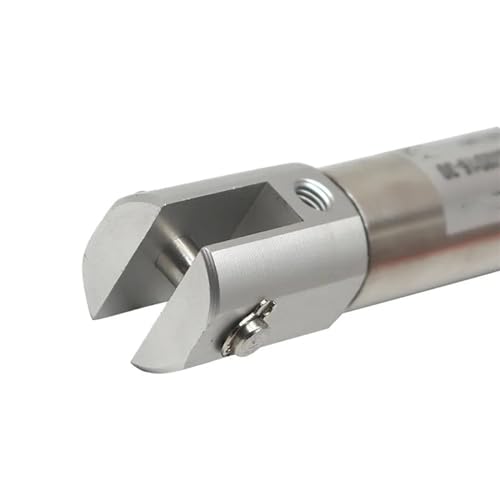

Intégration via double chape avec broches
